La serie Neutrino Ground ISR es una solución lista para usar para los integradores que desarrollan sistemas de inteligencia, vigilancia y reconocimiento (ISR) basados en tierra. Combina los módulos de cámara de infrarrojos de longitud de onda media (MWIR) de clase mundial de Teledyne FLIR y lentes de zoom continuo (CZ) con procesamiento de imágenes líder en el mercado y electrónica de control de InVeo Designs LLC para ofrecer soluciones ISR de alto rendimiento con un bajo coste de cambio. La serie Neutrino Ground ISR sin ITAR reduce el riesgo de desarrollo y el tiempo de comercialización al proporcionar un sistema de imágenes MWIR integrado de fábrica con un enfriador lineal fiable y de larga duración, garantía de dos años líder en la industria y electrónica de imágenes adoptada por el sector.

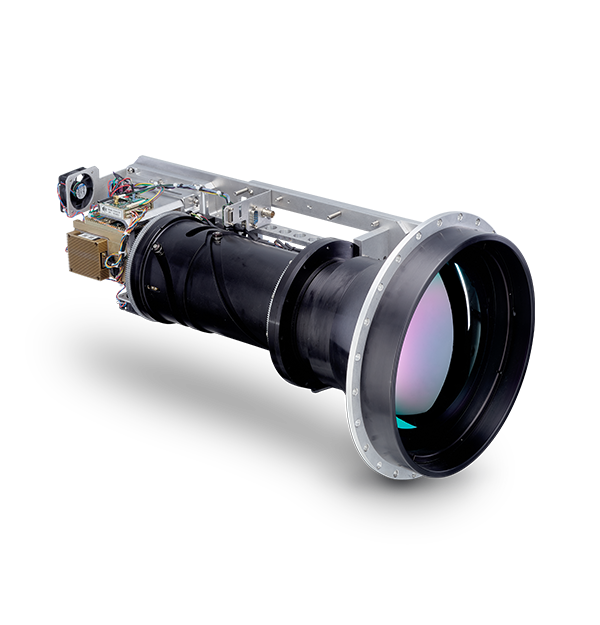

El Neutrino SX12 ISR1200 es el modelo inaugural de la serie Neutrino Ground ISR. Con una matriz de plano focal (FPA) de resolución 1280×1024/12 µm, una lente CZ de 120 mm a 1200 mm y un procesamiento de imagen avanzado, es el módulo de cámara OEM idóneo para la integración en ISR terrestre de largo alcance, vigilancia perimetral, sistemas de vigilancia de fronteras y anti-UAS (CUAS).
- Productos
- OEM Cameras, Components, and Lasers
- Infrared Camera Cores & Lenses
- MWIR
- Neutrino® serie Ground ISR
Añadido al carro
Modelo:
Ir al carro
Su pedido cumple los requisitos para el envío gratuito de 2 días y devoluciones fáciles
Solución lista para usar para integradores
-
Módulo de cámara HD MWIR y óptica CZ líder en rendimiento
Cámara HD MWIR impulsada por el rendimiento y distancia focal larga con enfriador lineal de larga duración y óptica CZ totalmente integrada.
-
Diseñados para integradores
La electrónica de imagen InVeo Designs LLC adoptada por la industria con cámara MWIR integrada y lente CZ ofrece un rendimiento y una compatibilidad óptimos.
-
Valor y reputación de Teledyne FLIR
Con una garantía de dos años líder en la industria, obtenga el rendimiento, la fiabilidad y el soporte esperados de Teledyne FLIR y la cartera de cámaras HD MWIR más versátil del sector.
Especificaciones
Conexiones y comunicaciones
- Comunicación
- RS-422 UART COM, hasta 921 600 baudios
- Dual Parallel Outputs
- Salida de enlace de cámara (base) (NUC de 14 bits corregido en formato de cuadro completo):
30 Hz (ganancia estándar)
60 Hz (ganancia alta)
Mostrar opciones de salida (vídeo completamente procesado de 10 bits (14 opcionales)) (Seleccione uno):
720p60 HD‑SDI (SMPTE)
1080p30 HD‑SDI (SMPTE)
Enlace de cámara de 60 Hz 1280x1024 (base)
Electrical
- Alimentación de entrada
- 24 VCC y 2,2 A pico a enfriamiento, 23 °C
- Center of Gravity
- Ver IDD mecánico
- Thermal Extraction Method
- Disipador de calor, ver IDD
Environmental & Approvals
- Cooler Interface (Predictive maintenance)
- Parámetros de funcionamiento de los monitores:
Voltaje y corriente de entrada
Temperatura del expansor
Tiempo de funcionamiento
Ciclos de enfriamiento
Tiempo de enfriamiento
Temperatura de funcionamiento del sensor
- Fan Control
- Control de termostato de 2 ventiladores de refrigeración
- Power Surge Suppress
- Suprime activo cuando el enfriador está habilitado
- Rango de temperatura de almacenamiento
- -50 °C a +85 °C(-58 °F a 185 °F)
- Rango de temperatura operativa
- -30 °C a +70 °C(-22 °F a 158 °F)
- Temperatura operativa
- 77k, <5 minutos de enfriamiento a 23 °C (73,4 °F), típico
Generación de imágenes y óptica
- Apertura
- f/5,0
- Banda espectral
- 3,4 -5,0 µm
- Boresight Drift Through Zoom
- 9 píxeles (0,10 mm) + más tolerancia de alineación de 10 píxeles
- Controles de zoom y enfoque
- Manual (cuatro velocidades), zoom al ángulo especificado, FOV preestablecido (enfoque infinito)
- Cooler MTTF
- Hasta 25 000 horas
- Corrección de no uniformidad (NUC)
- Calibraciones de fábrica: Dos puntos (ganancia/compensación), actualización de un punto (optimiza la compensación), detección de píxeles defectuosos/sucios, 8 modos operativos con 2 tablas NUC cada uno
Calibraciones operativas (tiempo de ejecución): Actualización de un punto
- Detection Recognition and Identification (DRI)
- Los resultados del modelo NV-IPM son para la posición de zoom NVFOV (EFL = 1200 mm) con una dimensión característica objetivo de 3,1 m y una temperatura objetivo de 4,0 K. Los rangos en los que hay un 50 % de probabilidad de lograr la tarea para las dificultades de tarea medidas de V50 de 2.0 (detección), 9.0 reconocimiento y 13.0 (identificación) se proporcionan a continuación.
Detección - 31 km
Reconocimiento - 20 km
Identificación - 16 km
- Drifting Pixel Filter
- Magnitud excesiva con respecto a los 8 vecinos más cercanos
- Enfoque
- Manual, aumento de enfoque manual, enfoque a distancia especificada, enfoque a infinito, enfoque automático comandado/continuo
- Frecuencia de imagen completa
- 30 Hz (ganancia estándar), 60 Hz (ganancia alta)
- Generador de imágenes térmicas
- 1280 x 1024 píxeles (ISC1308)
- LAP/LACE
- Expansión de contraste dinámico procesada por área local con nivel de fondo ajustable por el usuario y realce de primer plano
- Longitud focal
- 120-1200 mm, VAFO 7,2° a 0,72°
- Material del sensor
- InSb
- Min to Max Zoom Time
- 4 segundos
- Paletas de colores
- Monocromo (3 Paletas)
Color Falso (11 Paletas)
Color verdadero (3 paletas) para pantalla de bienvenida
Polaridad de pantalla normal o invertida
- Paso de píxel
- 12 µm
- Refrigerador
- Cobham Carleton LC1062 Linear Stirling
- Spatial Noise Reduction
- Filtro mediano 3x3, filtro de reducción de ruido gaussiano 3x3, filtro de reducción de ruido gaussiano 5x5
- Tipo de lente
- Zoom continuo 10x Mantiene la distancia de enfoque a través del zoom
- Wide to Narrow Co-Boresight
- 12,5 píxeles (0,15 mm) + más tolerancia de alineación de 10 píxeles
- Zoom digital
- Conservación de bordes 1X/2X/4X
Mechanical
- Ingreso de agua
- Elemento frontal sellado según IP-55 Sin carcasa (marco abierto)
- Peso
- 14,51 kg (32 libras)
- Tamaño (L. × An. × Al.)
- Longitud: 57,91 cm (22,8 pulgadas) Diámetro de la lente: 29 cm (11,4 pulgadas)
Radiometría
- Obturador
- Obturador integrado para corrección de campo plano (FFC) de 1 punto
Productos relacionados

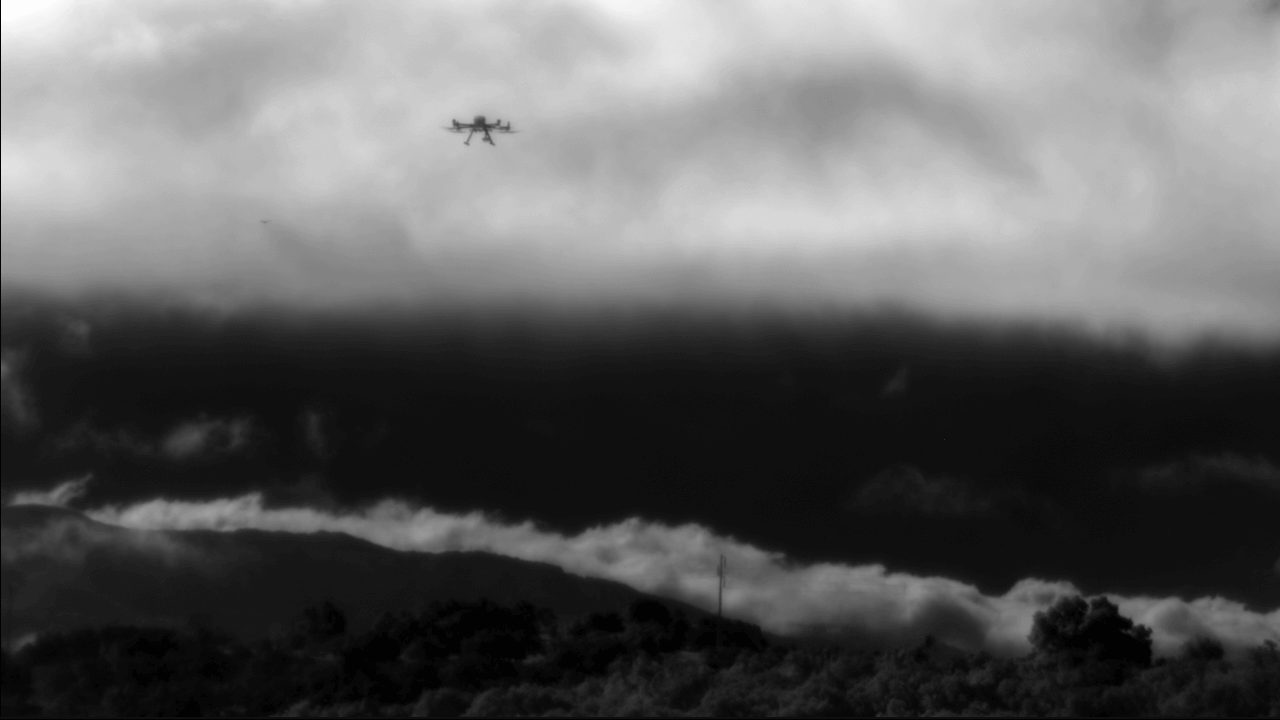

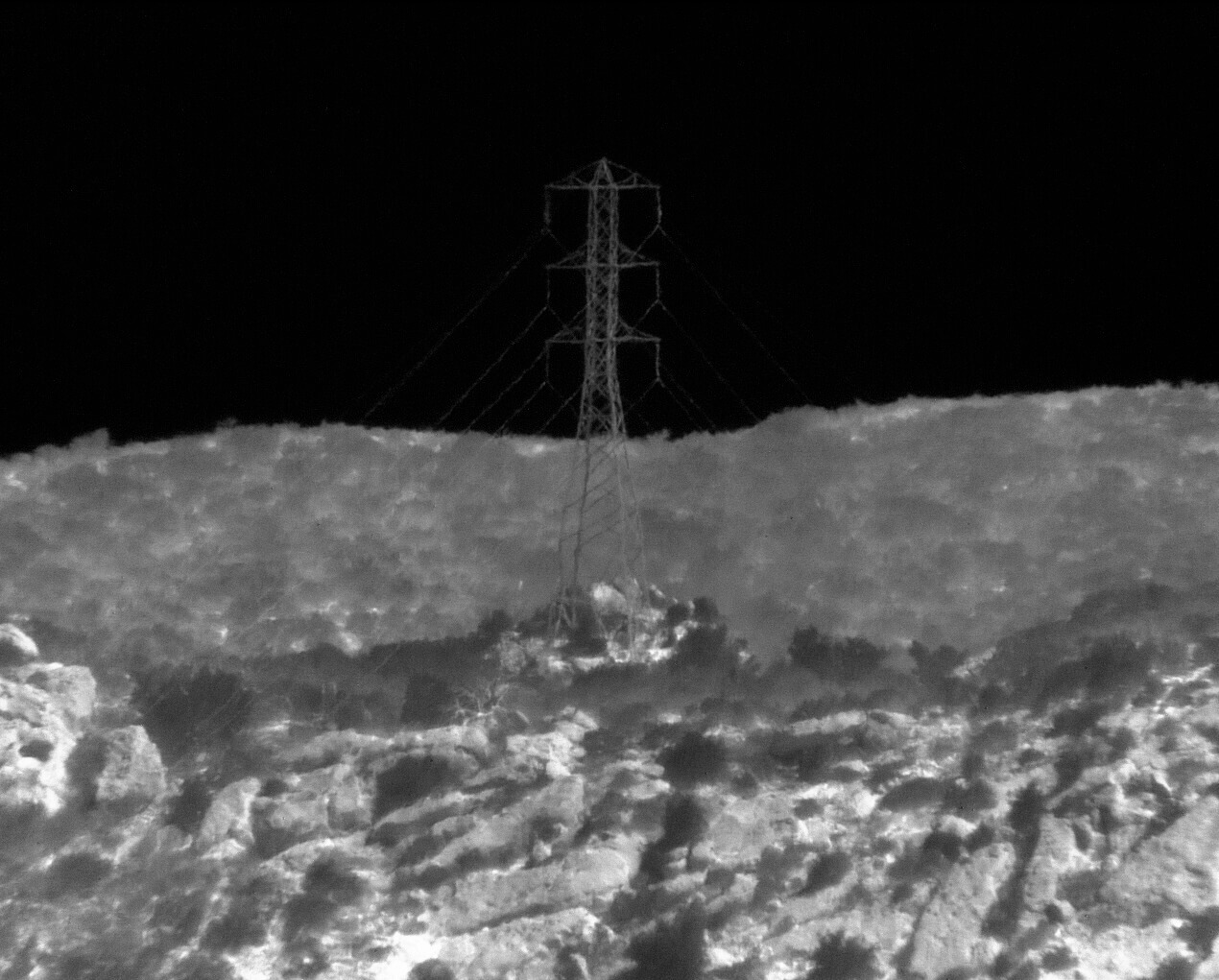

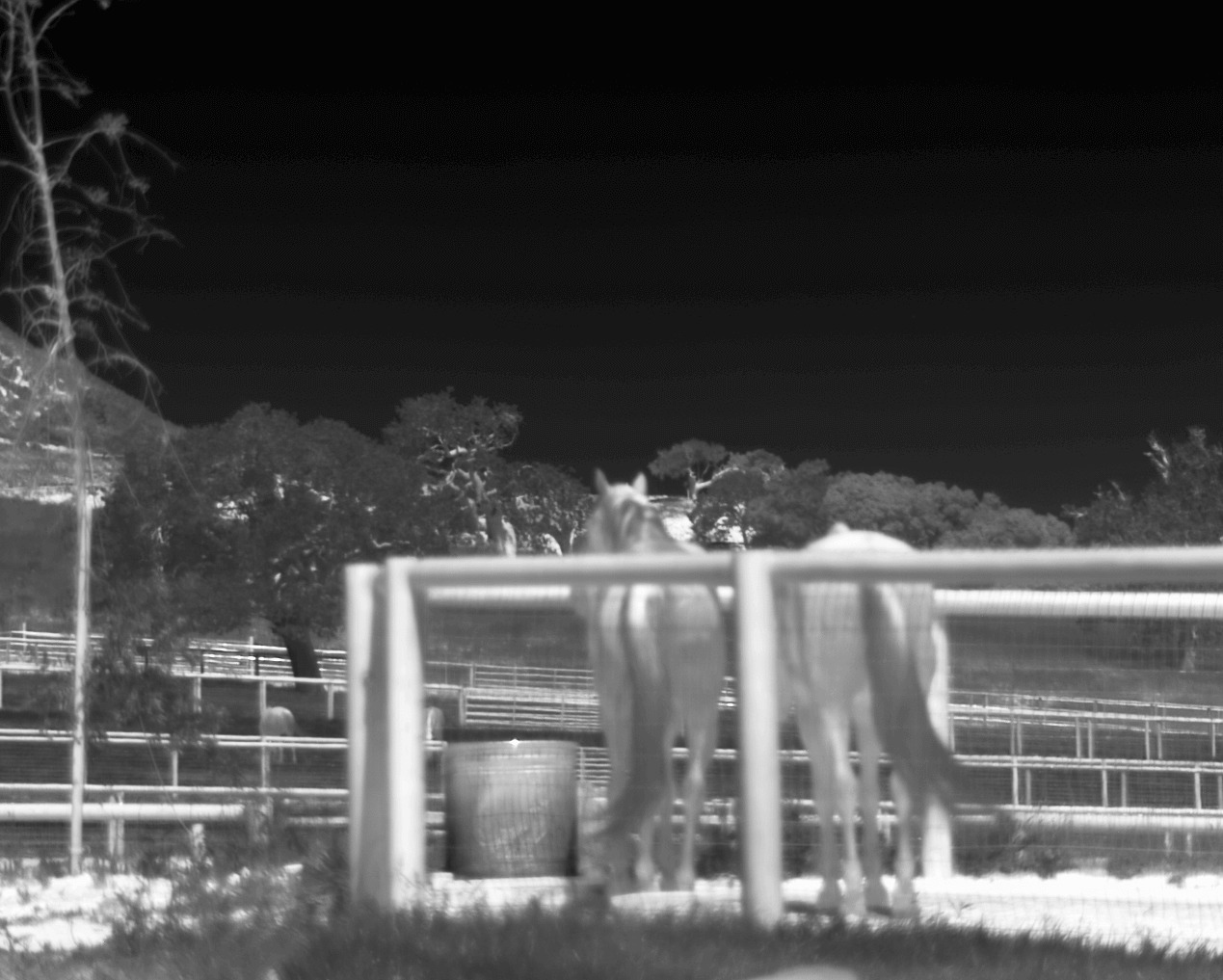

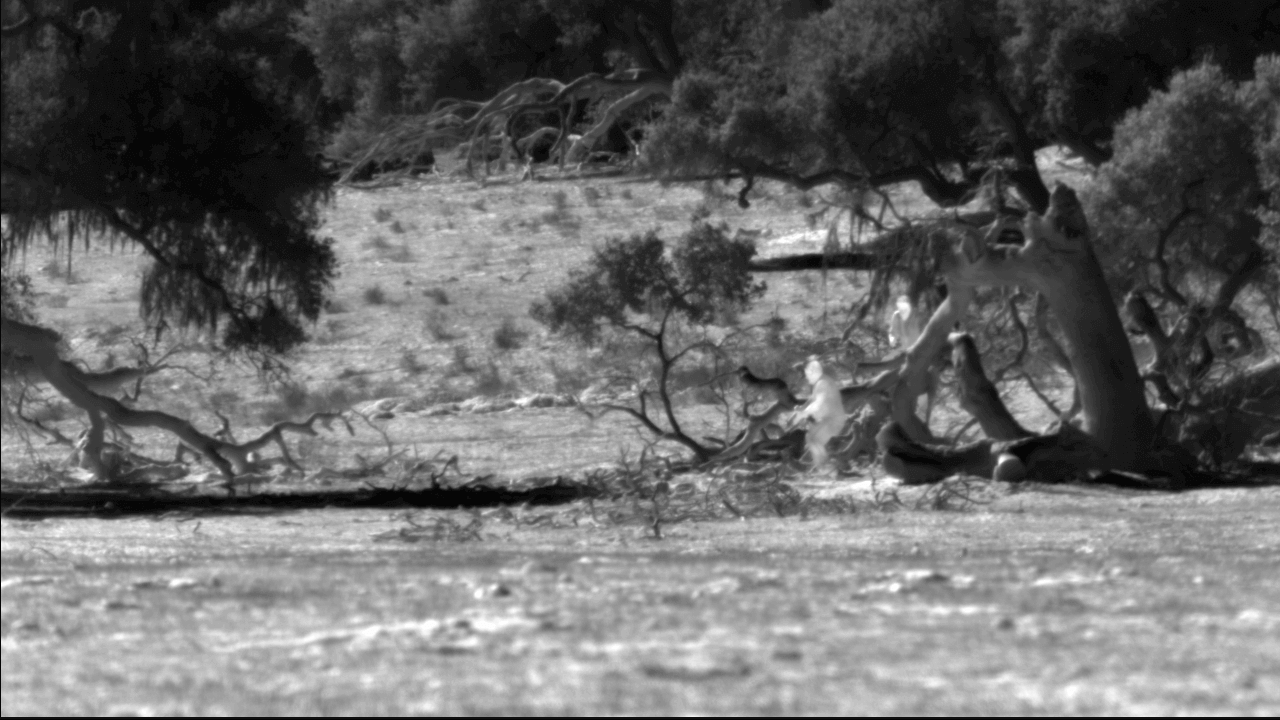

Galería de prensa
