Módulo de microcámara térmica LWIR

Lepton®

Modelo: Lepton 3.5, 160 x 120, 57 con obturador
Ir a página de asistencia

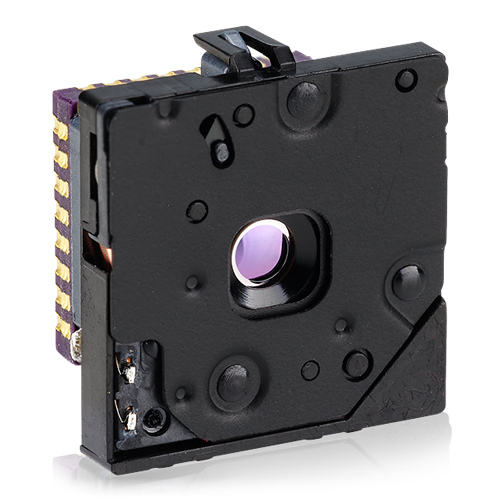

product image

El Lepton® de FLIR es una solución de cámara LWIR con capacidad radiométrica más pequeña que una moneda que cabe en el interior de un smartphone, y cuesta una décima parte de lo que cuestan las cámaras IR tradicionales. Con matrices de plano focal de 160 x 120 o 80 x 60 píxeles activos, el Lepton se integra fácilmente en los dispositivos móviles nativos y otros equipos electrónicos, como un sensor de IR o un generador de imágenes térmicas. El Lepton radiométrico captura datos de temperatura precisos, calibrados y sin contacto en cada píxel de cada imagen.

Cambie la forma en que ve el mundo

  • Sensor IR mejorado

    Radiometría, SWaP sin igual para dispositivos móviles y mayor sensibilidad que las matrices de termopila comunes

  • Micro generador de imágenes térmicas

    Termografía sin refrigerar para dispositivos móviles, sensores no supervisados y diseños electrónicos pequeños.

  • Fácil integración

    Simplifica el desarrollo y la fabricación de dispositivos compatibles con la termografía

Especificaciones
Descripción general
Frecuencia de imagen efectiva
8,7 Hz (aplicación comercial exportable)
Reloj de entrada
25 MHz nominal, niveles de voltaje de E/S de CMOS
Formato de salida
RGB seleccionable por el usuario de 14 bits, 8 bits (AGC aplicado) o 24 bits (AGC y colorización aplicados)
Tamaño de píxel
12 µm
Rango dinámico de escena
Modo de ganancia baja: de -10 a 400 °C; Modo de ganancia alta: de -10 a 140 °C;
Rango espectral
Infrarrojos de onda larga, de 8 µm a 14 µm
Compensación de temperatura
Automática. Imagen de salida independiente de la temperatura de la cámara.
Sensibilidad térmica
<50 mK (0,050 °C)
Alimentación
Voltaje de suministro de entrada
E/S de 2,8 V, 1,2 V, y de 2,5 V a 3,1 V
Disipación de potencia
150 mW (funcionamiento), 650 mW (durante obturación), 5 mW (en espera)
Conexiones y comunicaciones
Interfaz de datos de vídeo
Vídeo mediante SPI
Electricidad y mecánica
Puerto de control
CCI (similar a I2C), niveles de voltaje de E/S de CMOS
Dimensiones del paquete - Versión de zócalo (An. × L. × Al.)
10,50 × 12,7 × 7,14 mm
Interfaz mecánica
Interfaz abierta de 32 clavijas para conector Molex® estándar
Generación de imágenes y óptica
Formato en matriz
160 x 120, exploración progresiva
FOV - Diagonal
71°

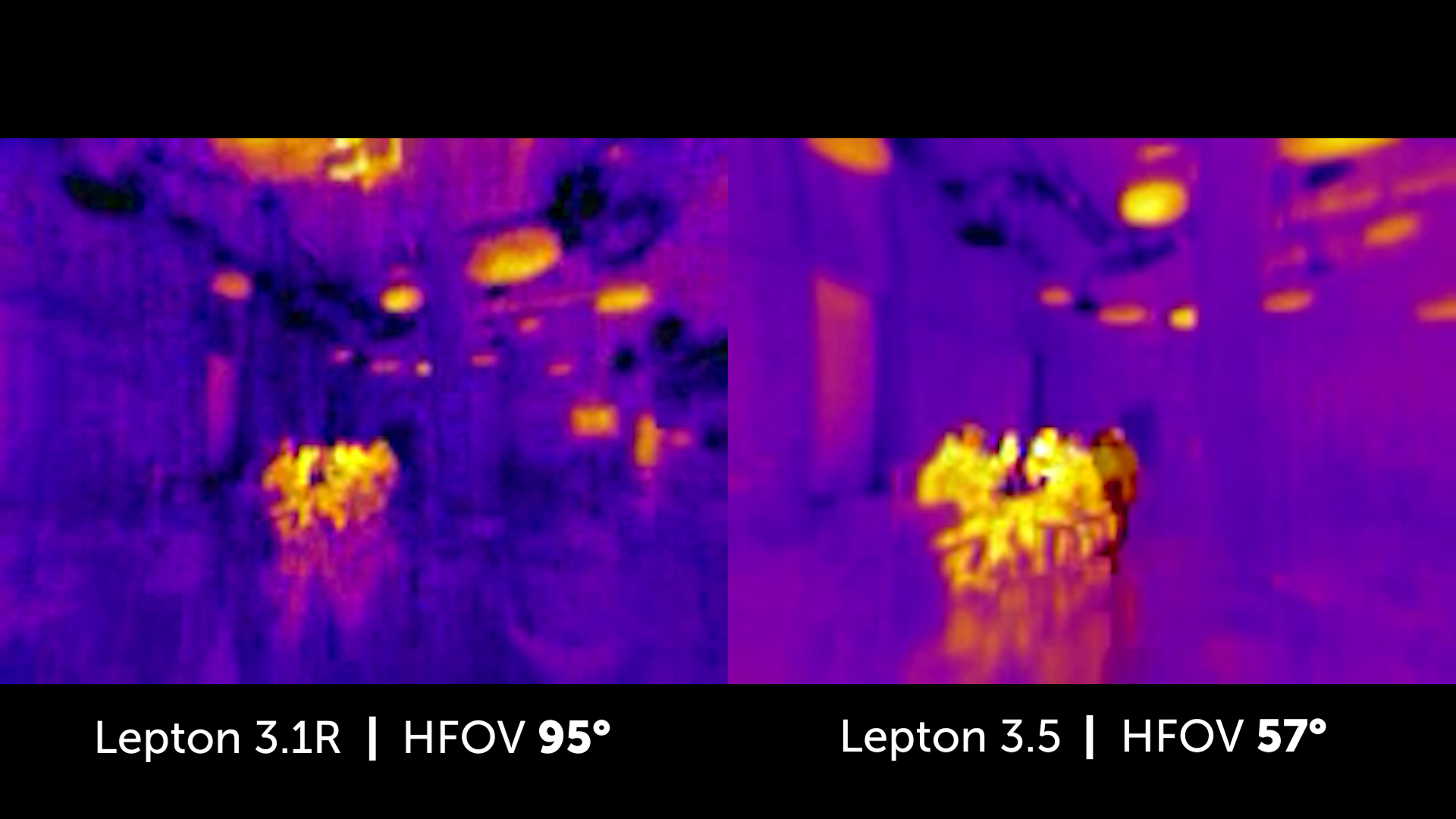

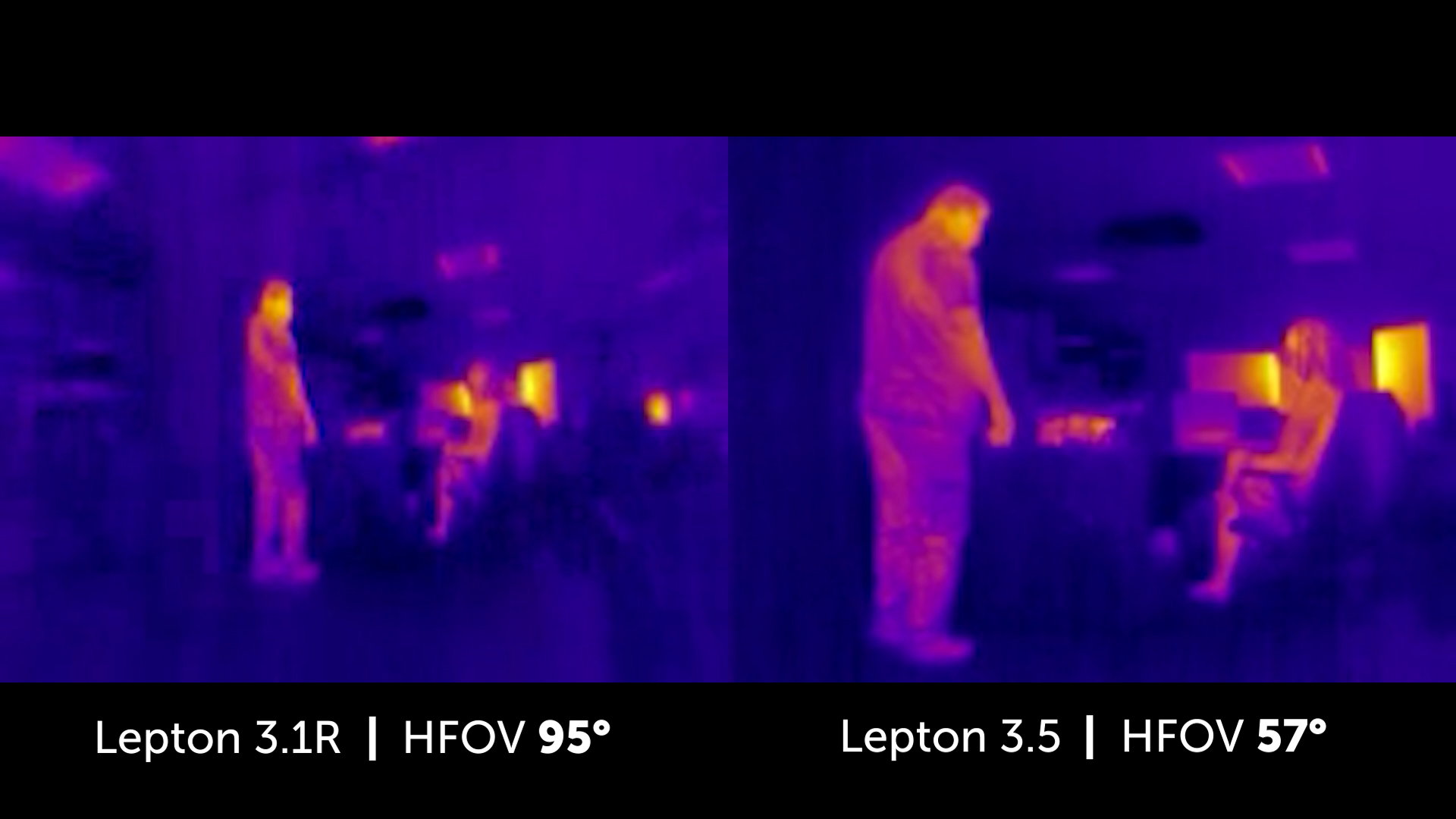

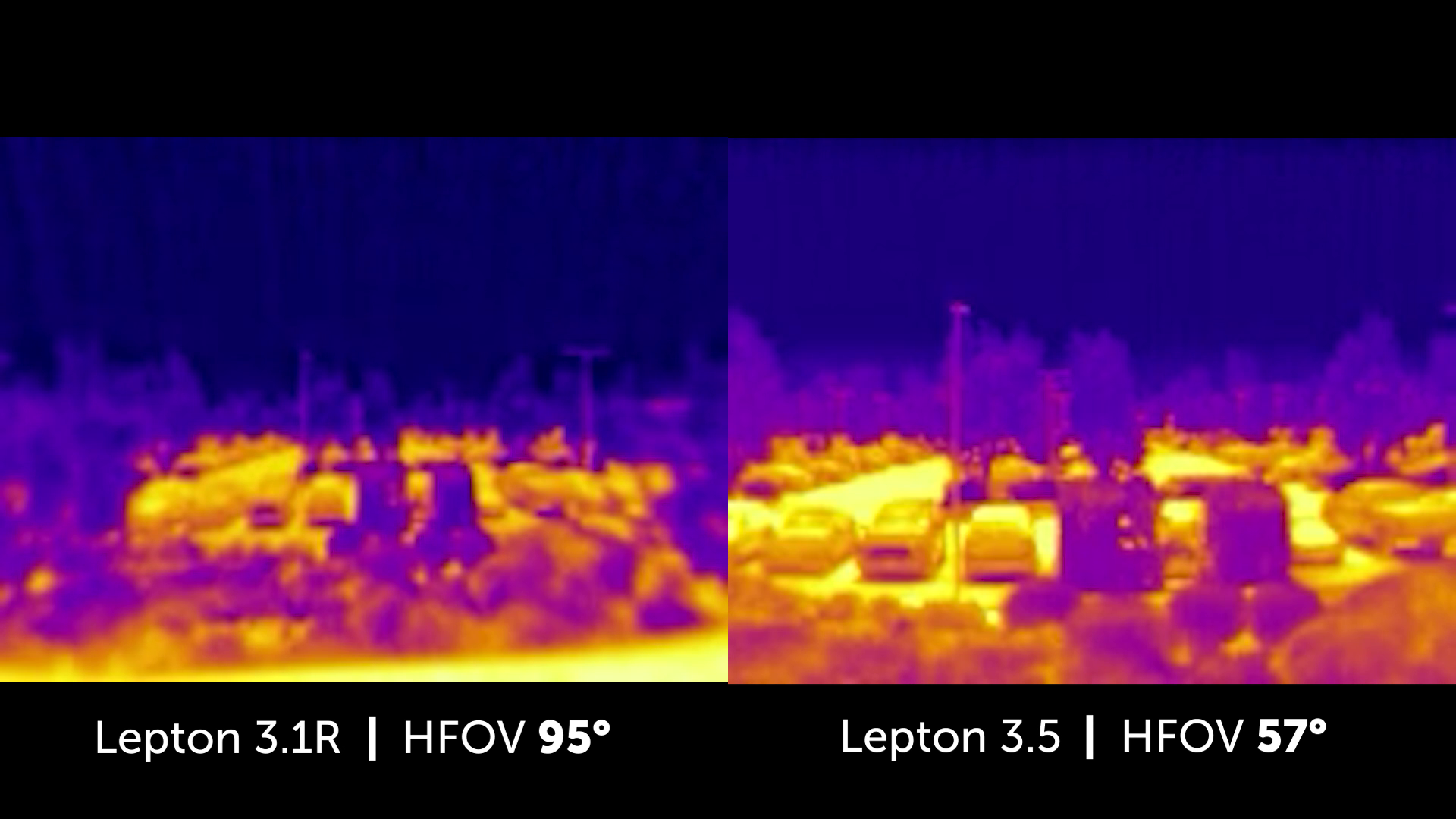

FOV - Horizontal
57° (nominal)
Optimización de imagen
Configurada de fábrica y totalmente automatizada
Corrección de no uniformidad (NUC)
Integral
Tecnología del sensor
Microbolómetro VOx no refrigerado
Protección solar
Integral
Medioambiental y aprobaciones
Rango de temperatura no operativa
De -40 a +80 °C
Rango de temperatura óptimo
De -10 a +80 °C
Golpes
1500 g a 0,4 ms
