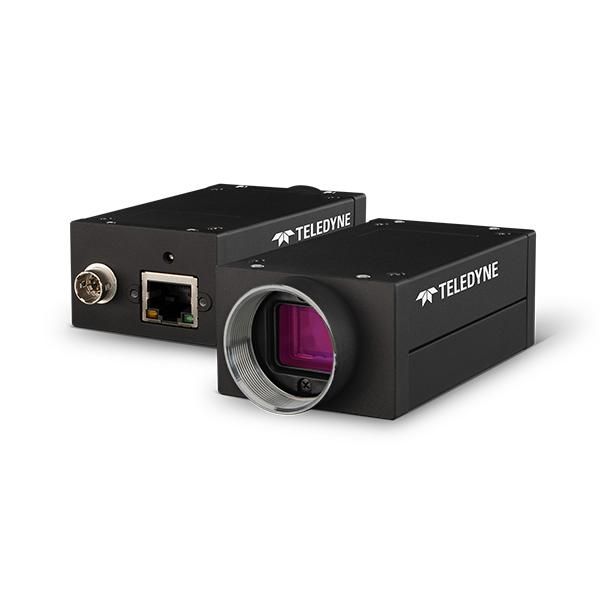

Forge 5 GigE

Características

Balance de blancos

Manual, automático (AWB)

Conjuntos de usuarios

2 conjuntos de configuración de usuario para ajustes de cámara personalizados

Control de ganancia

Manual, automático (AGC)

Memoria flash

4 MB non-volatile memory

Memoria intermedia de imágenes

500 MB

Modos de adquisición

Continuo Un solo fotograma Varios fotogramas

Modos de imagen parcial

Rastreo de píxeles, decimación, ROI

Procesamiento de imágenes

Gamma, tabla de consulta y nitidez

Rango de exposición

De 6 µs a 30 segundos

Sincronización

Activador de software, activador de hardware, comando de acción, PTP

Velocidad de fotogramas máxima estándar

122

Rendimiento

Capacidad de saturación (e-)

9774

Eficiencia cuántica - Azul

44.52 @470 nm

Eficiencia cuántica - Rojo

33.62 @630 nm

Eficiencia cuántica - Verde

51.13 @525 nm

Rango de ganancia

0 dB a 48 dB

Rango dinámico dB

70.00

Ruido oscuro temporal (ruido de lectura)

2,49

Umbral de sensibilidad absoluta (y)

6.06

Físicas

Conector

RJ45 (bloqueo horizontal) | Hirose HR10A-7R-6PB

Consumo de energía [máximo]

8,5 W máximo PoE / 6,6 W máximo GPIO

Dimensiones (An. × Al. × L.)

29 mm × 29 mm × 39 mm

Espectro

Color

Filtro óptico

Apagado por IR (670 nm)

Formato de sensor

1/1,8"

Humedad de almacenamiento

30 a 95% (sin condensación)

Humedad operativa

20 - 80% (sin condensación)

Interfaz de datos

Gigabit Ethernet 5 Gbps / 2,5 Gbps / 1 Gbps

Masa

132 g

Megapíxeles

5

Modelo de sensor

Sony IMX547

Número de pieza

FG-P5G-50S4C-C

Profundidad de bits de digitalización (ADC)

8 bits, 10 bits, 12 bits

Puerto de serie

1 (over non-isolated I/O)

Puertos E/S no aislados

1 bidireccional, 1 entrada

Puertos E/S optoaislados

1 input, 1 output

Requisitos de alimentación

Alimentación a través de Ethernet (PoE), o 12 V nominal (9,5 - 24 V) a través de GPIO

Resolución

2448 × 2048

Salida auxiliar

3.3 V, 120 mA maximum

Soporte de lente

Montaje en C

Tamaño de píxel

2.74

Temperatura de almacenamiento

De -30°°C a 60°°C

Temperatura operativa

De 0 °C a 65 °C (medido en la cara frontal de la cámara)

Tipo de obturador del sensor

Obturador global

Tipo de sensor

CMOS

Configuración del sistema recomendada

Accesorios necesarios

Lente, Cable, Adaptador Anfitrión (GigE)

CPU (recomendado)

CPU de 3.1 GHz o equivalente

Equipo de fuente de alimentación

IEEE802.3af-2003 Tarjeta de interfaz PoE / Inyector / Interruptor o fuente de alimentación de la cámara externa

Puerto

Puerto Gigabit Ethernet

RAM

2 GB de RAM o más

Sistema operativo (recomendado)

Windows o Linux (32–bit o 64–bit)

Unidad de disco duro

200 MB de espacio en disco duro

Cumplimiento y certificaciones

Conformidad

CE, FCC, KCC, RoHS. El ECCN para este producto es: EAR099.

Estándar Machine Vision

GigE Vision v2.0

Garantía

3 años
