Cámara de imagen acústica industrial para detección de descargas parciales

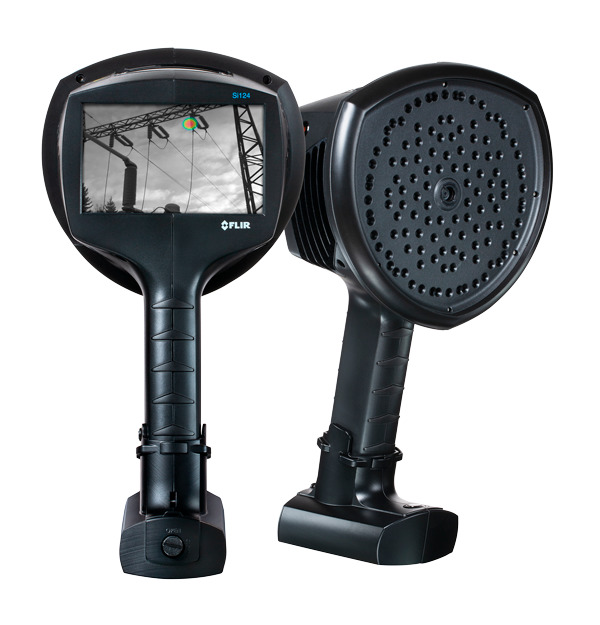

FLIR Si124-PD

Ir a página de asistencia
product image

La cámara acústica FLIR Si124-PD puede ayudarle a detectar descargas parciales de sistemas eléctricos de alto voltaje hasta 10 veces más rápido que los métodos tradicionales. Con 124 micrófonos, esta solución liviana que se maneja con una sola mano genera una imagen acústica precisa que muestra de forma visual información ultrasónica, incluso en entornos industriales con mucho ruido. La imagen acústica se transpone en tiempo real sobre la imagen de una cámara digital, lo que permite determinar con precisión la fuente del sonido. La Si124-PD cuenta con un complemento que permite a los usuarios importar imágenes acústicas al paquete FLIR Thermal Studio para edición, análisis y creación avanzada de informes sin conexión. El análisis de campo y la generación de informes también se pueden realizar utilizando el servicio en la nube FLIR Acoustic Camera Viewer. Mediante una rutina de mantenimiento periódica, la FLIR Si124-PD puede ayudar a las instalaciones a ahorrar en las facturas eléctricas.
Disponible en modelos adicionales que incluyen una opción de batería inalámbrica: la Si124-LD para aplicaciones de detección de fugas, o la Si124 para aplicaciones de servicios públicos de electricidad y detección de fugas. Vea los modelos en la sección de productos relacionados a continuación.

Encuentre descargas parciales rápidamente

  • Encuentre problemas antes

    Detecte descargas parciales y coronas hasta 10 veces más rápido con la generación de imágenes acústicas que con los métodos tradicionales.

  • Reduzca costes, aumente la fiabilidad

    Minimice los fallos y el tiempo de inactividad del equipo localizando con precisión la descarga parcial o la corona

  • Inspeccione con facilidad

    Clasifique los tipos de descargas parciales en tiempo real con esta herramienta ligera e inteligente que se puede utilizar con una sola mano

Ahora compatible con FLIR Thermal Studio

Ahora compatible con FLIR Thermal Studio

El plugin de la serie Si de FLIR para FLIR Thermal Studio le permite importar imágenes acústicas de las cámaras de la serie Si de FLIR a FLIR Thermal Studio. Edite y analice imágenes fácilmente y cree informes avanzados. Con el complemento, tiene soporte para clasificación automática de fallos, indicación de gravedad y acción recomendada para inspecciones de servicios públicos. Combine imágenes acústicas con termografía en el mismo informe.

Especificaciones
Medición acústica
124 micrófonos MEMS de bajo ruido y visualización de sonido en tiempo real
Clasificación de descargas
• Corona negativa• Corona positiva y negativa• Descarga flotante• Patrón PRPD de descarga interna o superficial proporcionado en el servicio en la nube FLIR Acoustic Camera Viewer.
Evaluación de la gravedad
Evaluación automática de la gravedad basada en IA, incluidas las acciones recomendadas
Distancia
de 0,3 m (1,0 ft) a 130 m (430 ft)
Transferencia inalámbrica de datos
Wi-Fi de 2,4 GHz y 5 GHz, LAN inalámbrica IEEE 802.11.b/g/n/ac
Generación de imágenes y óptica
Actualización de software para la cámara
Automático por Wi-Fi
USB mediante un ordenador
Campo de visión (FOV)
62° × 49°
Frecuencia de imagen
Vídeo: 25 fps
Imagen acústica: 25 fps
Frecuencia de imagen de vídeo
25 fps
Rango dinámico
Límite inferior: <-15 dB
Límite superior: >120 dB
Resolución de imagen de vídeo
800 × 480
Zoom
Zoom digital de 2x
Medición y análisis
Ancho de banda
De 2 kHz a 65 kHz, rango ajustable. Frecuencia de muestreo MEMS: 130 kHz
Clasificación de descargas
• Corona negativa• Corona positiva y negativa• Descarga flotante• Patrón PRPD de descarga interna o superficial proporcionado en el servicio en la nube FLIR Acoustic Camera Viewer.
Detección de descarga
Detección automática 50 / 60 Hz
Distancia
de 0,3 m (1,0 ft) a 130 m (430 ft)
Evaluación de la gravedad
Evaluación automática de la gravedad basada en IA, incluidas las acciones recomendadas
Medición acústica
124 micrófonos MEMS de bajo ruido y visualización de sonido en tiempo real
Interfaz de usuario
Dispositivo de entrada
Pantalla táctil resistente
Indicador de encendido
LED (rojo)
Pantalla
Tamaño: 5 pulg. 800 × 480
Color: 24 bits
Brillo RGB: 1000 cd\/m² (ajustable)
Alimentación
Batería
Paquete de baterías recargables de iones de litio (RRC 2040):
10,8 V, 3,35 Ah, 36,2
Uso: más de 2 h (dependiendo de las condiciones ambientales)
Tiempo de carga: 2 h
Salida máx.: 12,6 V, 4 A
Batería externa
LiFePO 12 V 7 Ah, 84 Wh Uso: 7 h (depende de las condiciones ambientales) Tiempo de carga: 4 a 6 h Salida máxima: 13,8 V, 4,0 A
Batería interna
Ion de litio, 6 Wh
Cargador de batería
Entrada: 100-240 V ~ 50/60 Hz 1,5 A Salida máx.: 13,8 V, 4,0 A
Peso de la batería
985 g (2,2 lb)
Tensión de entrada nominal
12 V Entrada máx.: 15 V, 2 A
Características medioambientales y certificaciones
Garantía
http://www.flir.com/warranty/
Humedad de funcionamiento y almacenamiento
Recomendado: de 0 a 90 %
Rango de temperatura de almacenamiento
–20 a 70°C ( –4 a 158°F)
Rango de temperatura operativa
–10 a 50°C (14 a 122°F)
General
Longitud del cable de la batería
0,75 m (2,46 pies), extendido 1,5 m (4,92 pies)
Peso
Cámara: 1,08 kg (2,38 lb)
Batería: 0,17 kg (0,37 lb)
Peso del embalaje
4,5 kg (9,9 lb)
Peso total [incluidos todos los accesorios]
2,9 kg (6,4 lb)
Tamaño
Cámara: 315 × 169 × 160 mm (12,4 × 6,6 × 6,3 pulg.)
Batería: 85 mm × 59 mm × 22 mm (3,34 pulg. × 2,31 pulg. × 0,86 pulg.)
Tamaño de la batería
90 × 145 × 65 mm (3,5" × 5,7" × 2,6")
Tipo de embalaje
Caja de cartón
