Cámara MWIR científica y de rango

FLIR RS6780

Ir a página de asistencia

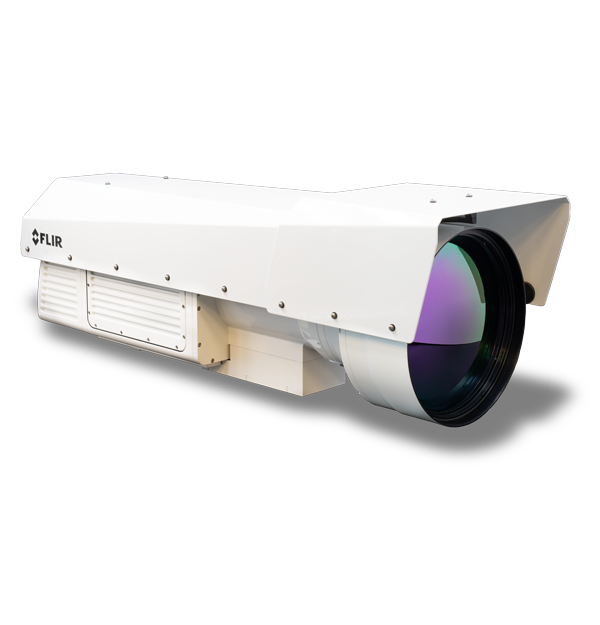

product image

La FLIR RS6780 ofrece capacidades avanzadas de detección, activación y sincronización en un paquete protegido del medio ambiente, lo que facilita la configuración e integración para una adquisición de datos exitosa en las aplicaciones de I+D más exigentes. Con una rueda de filtros motorizada de tres posiciones y una lente de zoom métrico continuo (CZ), la RS6780 graba imágenes térmicas de alta calidad y con un enfoque nítido en aplicaciones de seguimiento y de largo alcance. La lente CZ estándar de 50-250 mm se puede calibrar de fábrica para mediciones de temperatura y luminosidad, lo que permite a los investigadores utilizar el sistema de cámara radiométrica sin sacrificar la flexibilidad de la plataforma óptica.

  • Precisión de medición superior

    Capture imágenes térmicas nítidas de objetivos de alta temperatura con una resolución de 640 x 512, una rueda de filtros de tres posiciones y una lente de zoom métrico continuo

  • Flexible

    Sincronice la cámara con eventos externos o instrumentación, controle con precisión cuándo se genera un fotograma de imagen con disparo avanzado e incruste sellos de hora de datos precisos de TSPI

  • Pequeña y resistente

    Integre fácilmente este sistema ligero en interiores o exteriores: la carcasa resistente a la intemperie IP65 proporciona protección en los entornos más hostiles

Especificaciones
Resolución
640 × 512
Paso del detector
15 µm
Rango espectral
3,0 – 5,0 µm
Tipo de detector
FLIR Antimoniuro de indio (InSb)
Número F de la cámara
f/4,0
Rango dinámico
14 bits
Frecuencia de imagen [ventana completa]
Programable de 0,0015 Hz a 125 Hz
Tiempo de integración
De 480 ns a fotograma completo
Rango de temperatura estándar
De 0 a 350 °C (de 32 a 662 °F)
Rango de temperatura opcional
Uso de filtros ND hasta 3000°C
Enfoque
Campo de visión/enfoque motorizado
Generación de imágenes y óptica
Almacenamiento de imágenes en cámara
Ninguna
Cubierta de la lente
Opcional, motorizada
Enfoque
Campo de visión/enfoque motorizado
Frecuencia de imagen [ventana completa]
Programable de 0,0015 Hz a 125 Hz
Lente
Zoom métrico continuo de 50 mm – 250 mm – metadatos de baja latencia (con 3 accesorios opcionales afocales – 150 mm – 750 mm)
Marca de hora en imagen
Marca de hora interna de precisión, decodificador IRIG-B AM, precisión TSPI.
Modos de lectura
Integración asíncrona al leer, integración asíncrona después leer
Modos de subventana
Modo de ventanas flexible de hasta 16 × 4 (pasos de 16 columnas, 4 filas)
Modos de vídeo
SDI: 720p a 50/59,9, 1080p a 25/29,9, 480i a 60 Hz, 576i a 50 Hz
Número F de la cámara
f/4,0
Operabilidad
≥99,95 % (valor típico)
Paleta
8 bits seleccionables
Paso del detector
15 µm
Rango dinámico
14 bits
Rango espectral
3,0 – 5,0 µm
Refrigeración de sensor
Rotatorio de ciclo cerrado
Reloj de píxeles
50 MHz
Resolución
640 × 512
Sensibilidad térmica_NETD [típica]
27 mK (valor típico)
Superposición
Se puede personalizar (capacidad de desactivar)
Tiempo de integración
De 480 ns a fotograma completo
Tipo de detector
FLIR Antimoniuro de indio (InSb)
Tipo de lectura
Instantánea
Transmisión de datos radiométricos
Gigabit Ethernet (GigE Vision), CoaXPress Single Link 1.1
Vídeo estándar
SDI
Zoom digital
1x, automático (mejor ajuste), apagado
Medición y análisis
Compensación de desviación de ambiente [con calibración de fábrica]
Control de ganancia automático
Manual, lineal, ecualización de meseta, DDE
Precisión
≤100°C ±2°C (±1°C típico), >100 °C: ±2 %  de la lectura (±1 % típico)
Rango de temperatura estándar
De 0 a 350 °C (de 32 a 662 °F)
Rango de temperatura opcional
Uso de filtros ND hasta 3000°C
Comunicación y almacenamiento de datos
Mando y control
GigE, CoaXPress (protocolo de GenICam compatible a través de GigE o CXP), RS-232
Modo(s) de activación
Entrada de activación, basada en encabezado
Modos de sincronización
Entrada de sincronización, Salida de sincronización, Sincronización de tres niveles, IRIG, Desmodulación de señal
General
Peso
Sin 3x afocal – 12,7 kg (28 lb), con 3x afocal – 16,78 kg (37 lb)
Tamaño (L. × An. × Al.)
544 mm × 177,8 mm × 213,9 mm (21,43 pulg. × 7 pulg. × 8,42 pulg.) - (sin 3x); 726,44 mm × 243,38 mm × 240,74 mm (28,6 pulg. × 9,582 pulg. × 9,478 pulg.) - (con 3x)
Alimentación
Alimentación
24 VCC (<24 W régimen estable)
Características medioambientales y certificaciones
Clasificación IP
IP65
Montaje
5 × 1⁄4" -20 agujeros roscados, 2x 3/8" -16 agujeros roscados
Rango de temperatura operativa
-20 °Ca 50 °C (-4 °F a 122 °F)
