Módulo de cámara térmica OEM de infrarrojos de onda larga (LWIR) sin refrigeración

Boson®

Modelo: Boson 320, 4° (HFOV) 55 mm Ir a página de asistencia
product image

Fabricado en EE. UU. y sin ITAR, el conjunto de módulos de cámara térmica de infrarrojos de onda larga (LWIR) OEM de Boson establece un nuevo estándar de tamaño, peso, potencia y rendimiento (SWaP). Mediante el avanzado procesamiento de imágenes de Teledyne FLIR y varias interfaces de comunicación estándar del sector, Boson permite aplicaciones que van desde la extinción de incendios hasta sistemas de aeronaves no tripuladas (UAS), seguridad y kits de desarrollo de automoción, todo por tan solo 600 mW.

El detector no refrigerado de 12 µm se entrega con dos resoluciones: 640 × 512 o 320 × 256, y múltiples opciones de frecuencia de imagen. Los modelos radiométricos ofrecen medición de temperatura absoluta. Con varias configuraciones de objetivo también disponibles, Boson ofrece la gama más amplia de modelos LWIR de Teledyne FLIR y la mayor flexibilidad para los programas de integración. El SDK de Boson fácil de usar, la GUI fácil de usar y la documentación completa de integración de productos simplifican aún más la integración de OEM en sistemas de nivel superior.

Para facilitar las actualizaciones de sensibilidad tipo Plug-and-Play, los nuevos módulos Boson+ cuentan con un NeDT de <20 mK, líder en el sector.

Compatibilidad mecánica/eléctrica compartida en todos los Boson que proporciona plug-and-play con diseños existentes

  • Tamaño, peso y potencia líderes en la industria (SWaP) con radiometría

    Módulos de cámara térmica VGA y QVGA LWIR con todas las funciones a partir de 7,5 gramos y <4,9 cm³

  • Rendimiento probado y ampliamente implementado

    Rendimiento, flexibilidad y disponibilidad constantes de la gama más amplia de configuraciones de modelos LWIR de Teledyne FLIR

  • Diseñados para integradores

    Compatibilidad mecánica/eléctrica compartida en todos los Boson que proporciona plug-and-play con diseños existentes


Parque al aire libre: comparación entre Boson y Boson+


Teledyne FLIR Office: comparación entre Boson y Boson+


Teledyne FLIR Office: comparación entre Boson y Boson+

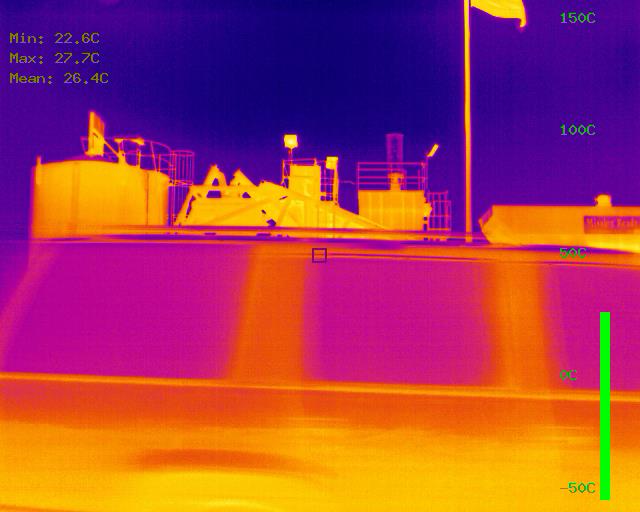

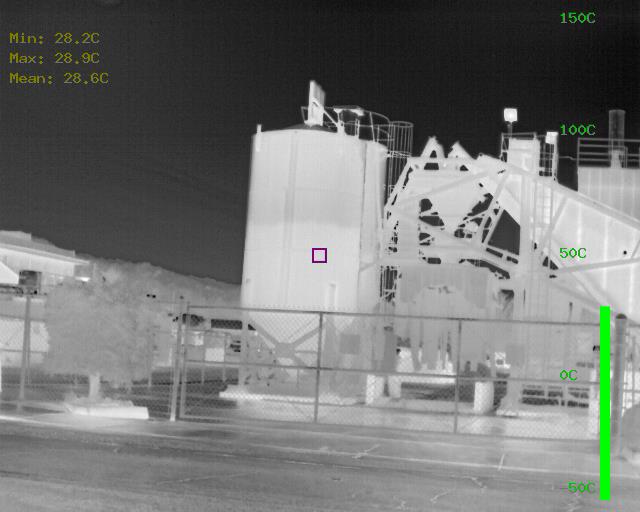

Central eléctrica: Radiometría Boson

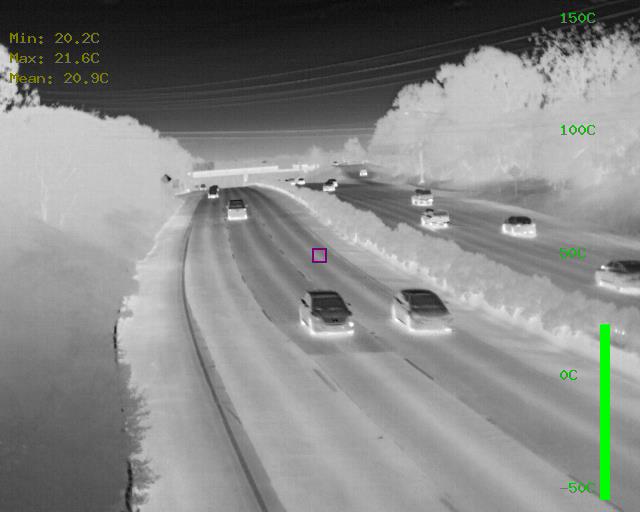

Vigilancia del tráfico: Radiometría Boson


Chimenea al aire libre: Radiometría Boson


Pasarela del aeropuerto: Radiometría Boson


Panel eléctrico: Radiometría Boson

Comparación de Boson

Boson+
Boson
Resolución
VGA: 640 × 512
QVGA: 320 × 256
VGA: 640 × 512
QVGA: 320 × 256
Tamaño de píxel
12 μm
Banda espectral
8 μm - 14 μm
Sensibilidad TÉRMICA
Sector industrial: ≤20 mK
Profesional: ≤30 mK
Sector industrial: ≤40 mK
Profesional: ≤50 mK
Consumidor: ≤60 mK
Canalización de vídeo y latencia
AGC (control automático de ganancia): Mejorado con negros más profundos
Latencia: <6 ms
AGC (control automático de ganancia): Sí
Latencia: <25 ms
Rango dinámico de escena
Alta ganancia: hasta 150 °C
Ganancia baja: hasta 350 °C
Ganancia alta: <140 °C
Ganancia baja: <500 °C
Frecuencia de imagen
60 Hz (predeterminado); tiempo de ejecución seleccionable de 30 Hz 60 Hz y 9 Hz
Opción de radiometría
Disponible el T2 de 2024 en los modelos con resolución 640 x 512 y 320 x 256.
Disponible en modo de ganancia baja
Opciones sin obturador

LA VENTAJA DE TELEDYNE FLIR

La integración de los módulos de cámara térmica de Teledyne FLIR es ahora más fácil con nuestra biblioteca de videotutoriales, notas de aplicación y nuestro completo centro de asistencia con planos de productos, hojas de datos y mucho más.

Más información

El poder de Boson

Con casi sesenta modelos, la familia Boson libre de ITAR representa la tecnología termográfica sin refrigeración más dinámica y de mayor rendimiento de la gama Teledyne FLIR.

Ver productos

Herramienta de selección de lentes Boson

3 sencillos pasos para determinar la mejor distancia focal de la cámara para su aplicación.

Más información

Prism

El ecosistema de imágenes computacionales de extremo a extremo que admite diversas capacidades de detección y seguimiento de objetos con tecnología de IA y procesamiento avanzado de imágenes.

Descubra cómo

GUI 3.0 para Boson

Boson GUI brinda la capacidad de acceder rápidamente a la configuración de radiometría crítica para los ciclos de integración de alta velocidad que equilibran la programación, el coste y el rendimiento.

Más información

Especificaciones
Detector de generación de imágenes
Microbolómetro VOx no refrigerado
Tamaño de píxel
12 µm
Opciones de frecuencia de imagen
Nivel de referencia 60 Hz; tiempo de ejecución seleccionable de 30 Hz
Rango espectral térmico
Infrarrojos de onda larga, de 8 µm – 14 µm
Rango de temperatura de escena
a 140 °C (ganancia alta) a 500 °C (ganancia baja)
Rendimiento
Rango de temperatura de escena
a 140 °C (ganancia alta) a 500 °C (ganancia baja)
Rango espectral térmico
Infrarrojos de onda larga, de 8 µm – 14 µm
Generación de imágenes y óptica
Corrección de no uniformidad (NUC)
Calibrado de fábrica; FFC (correcciones de campos planos) actualizadas con NUC sin obturador silenciosa de FLIR (SSN™)
Detector de generación de imágenes
Microbolómetro VOx no refrigerado
Formato en matriz
320 × 256
Frecuencia de imagen completa
Nivel de referencia 60 Hz; tiempo de ejecución seleccionable de 30 Hz
Frecuencia de imagen lenta
≤9 Hz disponibles
Instantáneas
Instantánea de fotograma completo a través de la interfaz gráfica de usuario de Boson
Número F
1,0
Opción de vídeo lenta [configurada en fábrica]
<9 Hz disponibles
Opciones de frecuencia de imagen
Nivel de referencia 60 Hz; tiempo de ejecución seleccionable de 30 Hz
Opciones de lente
320 x 256 4° (HFOV) 55 mm (EFL)
Orientación de la imagen
Ajustable (rotación vertical y/o rotación horizontal)
Paso de píxel
12 µm
Rango dinámico de escena [modo de ganancia entre paréntesis]
Hasta +140 °C (alta); hasta +500 °C (baja)
Rango espectral
Infrarrojos de onda larga; 7,5 µm – 13,5 µm
Sensibilidad térmica
<40 mK (industrial); <50 mK (profesional); <60 mK (consumidor)
Superposición de símbolos
Cada fotograma reescribible; mezcla alfa para superposición translúcida
Tamaño de píxel
12 µm
Tecnología del sensor
Microbolómetro VOx no refrigerado
Zoom digital
Zoom de 1x a 8x
Zoom electrónico continuo
Zoom de 1X a 8X
Conexiones y comunicaciones
Canales de control
UART o USB
Canales de vídeo
CMOS o USB2
Canales periféricos
I2C, SPI, SDIO
Eléctrico
Disipación de potencia
Según la configuración; como mínimo 500 mW
Voltaje de entrada
3,3 VCC
Mecánico
Características de montaje
320 x 256 4° (HFOV) 55 mm (EFL)
Orificios de montaje de precisión
Cuatro orificios roscados M1,6x0,35 (tapa trasera)
Peso
7,5 g sin lente (según configuración)
Tamaño
21 × 11 mm sin lente
Tamaño (sin lente)
21 × 11 mm
Medioambiente y aprobaciones (OEM)
Altitud operativa
12 km (altitud máx. de un avión comercial o una plataforma aérea)
Golpes
1500 g a 0,4 ms
Protección solar
Integral
Rango de temperatura no operativa
-50°C a 85°C
Rango de temperatura operativa
De -40 a 80 °C
Designaciones de exportación
Código ECCN
6A003.b.4.b (Fast Video, 60Hz)
6A993.A (Slow Video, 9Hz)
