Sensores de temperatura IR compatibles con ATEX

FLIR A310 ex

Modelo: FLIR A310 ex, 25°
Ir a página de asistencia

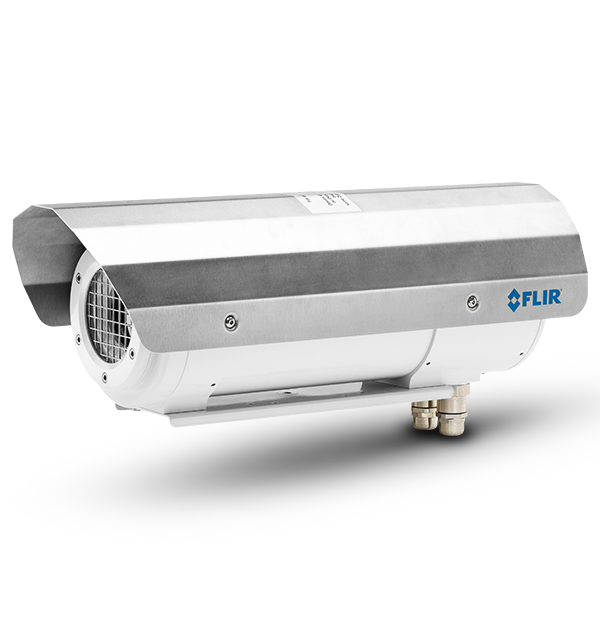

product image

Las atmósferas explosivas necesitan estar protegidas frente a las fuentes de ignición. Es esencial seleccionar equipos y sistemas de protección que cumplan con los requisitos del Reglamento de Productos ATEX o regulaciones similares. FLIR A310 ex, una solución que cumple con la normativa ATEX, incorpora una cámara térmica montada en una carcasa, lo que permite la supervisión de bienes fundamentales y de valor también en atmósferas explosivas. Las aplicaciones típicas para la A310 ex incluyen la vigilancia de procesos, el control de calidad y la detección de incendios en ubicaciones con riesgo de explosión. FLIR A310 ex cuenta con protección IP67, lo que permite su instalación en entornos con mucho polvo. El gabinete "d" a prueba de llamas evita cualquier transmisión de explosión desde el interior del gabinete al exterior

  • Controlador integrado

    El controlador integrado ofrece varios canales digitales de E/S y sensores de temperatura, humedad y presión. Entre otras funciones, los canales de E/S permiten al usuario encender o apagar la cámara y el calentador con un mando. El acceso se realiza a través de una interfaz web integrada o Modbus TCP/IP. El controlador integrado está equipado con dos componentes de fibra óptica y dos de Ethernet. Esto permite una integración de red flexible en topologías de estrella o anillo

  • Calefactor

    La FLIR A310 ex integra un calefactor que evita de manera eficaz que la ventana de protección se empañe y bloqueo de la ventana de protección

  • CERTIFICADO DE VERIFICACIÓN ZELM 12 ATEX 0485 X

    El FLIR A310 ex tiene certificación ATEX. Se puede instalar en las zonas de clasificación 1, 2, 21 y 22. La certificación comprende todo el sistema, que incluye el gabinete, así como todos los componentes internos, como la cámara termográfica, el calentador y el controlador integrado.

Especificaciones
Descripción general
Funciones de alarma
Seis alarmas automáticas en cualquier función de medición seleccionada, entrada digital, temperatura de la cámara, temporizador
Salida de alarma
Salida digital, registro, almacenamiento de imagen, envío de archivos (ftp), correo electrónico (SMTP), notificación
Tipo de detector
Matriz de plano focal (FPA), microbolómetro no refrigerado
Diferencia de temperatura
Delta de temperatura entre las funciones de medición o la temperatura de referencia
Volumen vacío
5,06 l
Dimensiones externas [sin parasol]
Pr. = 170 mm, L. = 408 mm
Controlador integrado
Switch de 4 puertos con dos enlaces LC 100Base-FX de fibra óptica o 2 enlaces RJ45(10/100), soporte en forma de anillo para facilitar los trabajos de cableado, 2 sensores de temperatura internos (sensor de humedad en el aire y sensor de presión), módulo de salida digital que se puede controlar por Modbus TCP/IP o interfaz web para permitir la activación o la desactivación del calentador
Resolución de IR
320 × 240 píxeles
Tamaño del embalaje
495 × 370 × 192 mm (19,5 × 14,6 × 7,6")
Clase de protección
IP67
Ventana de protección
Germanio, revestido con una capa antirreflectante de doble cara, con una capa adicional de carbono endurecido en el exterior
Comandos de configuración
Fecha/Hora, temperatura °C/°F
Rango espectral
7,5 - 13 µm
Zoom
Continuo de 1-8×, digital, zoom de interpolación en las imágenes
Contenido
Cámara de infrarrojos con lente, carcasa de protección contra explosiones, caja de cartón, documentación impresa, CD-ROM con documentación para el usuario, CD-ROM
Material de la carcasa y superficie
Aluminio chapado en níquel/lacado
Alimentación
Longitud del cable de alimentación
4 m (13 ft)
Potencia máxima de la conexión eléctrica
60 W
Potencia máxima del calentador adicional
16 W
Voltaje operativo
24 VCC
Conexiones y comunicaciones
Ethernet
Control, resultado e imagen
Comunicación Ethernet
TCP/IP de enchufe de FLIR
Configuración de Ethernet
Cable pigtail con conector FC (fibra)
Transmisión de imágenes por Ethernet
16 bits 320 × 240 píxeles a 7-8 Hz: radiométrico
Medio Ethernet
Cable de conexión multimodo AT-V(ZN)Y(ZN)Y 4G50/125 OM2
Protocolos de Ethernet
Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
Estándar Ethernet
100 Mbps / IEEE 802.3
Transmisión de vídeo por Ethernet
MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5
Longitud del cable Ethernet
4 m (13 ft)
Soporte de almacenamiento
Memoria integrada para el almacenamiento de imágenes
Cable de alimentación y configuración
Helukabel 37264 / Pigtail
Específico de la protección contra explosiones
Certificación de ATEX (versión-AXC)
Protección contra explosiones de gas: II 2G Ex d IIC T6 Gb, protección contra explosiones de polvo: II 2D Ex tb IIC T85° Db
Para su uso en zonas con riesgo de explosión
1, 2, 21 y 22
Categoría de protección de ignición
Carcasa ignífuga «d»
Temperatura superficial máxima [clase de temperatura T6]
Máximo 85 °C
Generación de imágenes y óptica
Paletas de colores
Paletas de colores (BW, BW inv, Iron, Rain)
Paso del detector
25 µm
Constante de tiempo del detector
Típica 12 ms
Número F
1,3
Enfoque
Automático o manual (motor integrado)
Frecuencia de la imagen
30 Hz
Identificación de la lente
Automático
Distancia focal mínima
0,4 m (1,31 ft)
Resolución espacial (IFOV)
1,36 mrad con lente de 25°
Campo de visión (FOV) - Longitud focal
25° × 18,8° con lente de 18 mm (0,7")
Medición y análisis
Precisión
±2 °C (±3,6 °F) o ±2 % de lectura
Área
10 áreas con una posición máx./mín./media
Óptica externa y corrección de ventanas
Automática, basada en la entrada de la transmisión y temperatura de la óptica/ventana
Isotérmico
1 con valores por encima/por debajo/intervalo
Correcciones de medición
Parámetros globales e individuales del objeto
Opción de medición
Respuesta de la programación del filtro de máscara de medición: Envío de archivos (ftp), correo electrónico (SMTP)
Rango de temperatura del objeto
De -20 a +120 °C (de -4 a +248 °F), de 0 a +350 °C (de +32 a +662 °F)
Corrección de transmisión óptica
Automática, basada en señales de sensores internos
Temperatura de referencia
Establecida de forma manual o capturada desde cualquier función de medición
Corrección de temperatura aparente reflejada
Automática, basada en la entrada de la temperatura reflejada
Medidor puntual
10,0
Sensibilidad térmica/NETD
<0,05 °C a +30 °C (+86 °F) / 50 mK
Medioambiental
Rango de temperatura ambiente para funcionamiento
De -20 a +40 °C (de -4 a 104 °F)
Corrección de transmisión atmosférica
Automática, basada en las entradas de distancia, temperatura atmosférica y humedad relativa
Corrección de emisividad
Variable de 0,01 a 1,0
Certificado de verificación
ZELM 12 ATEX 0485 X
Soporte de almacenamiento
Formatos de archivo
JPEG estándar, datos de medición de 16 bits incluidos
Accesorios
